Project Warnet - Memisahkan traffic

Jika sudah maka hasil Akhir dari Marking nya adalah sebagai berikut. Untuk urutan mangle nya jangan di ubah ubah , ikuti saja seperti dibawah ini , Jadi urutan pertama adalah Koneksi dari setiap game Online , kemudian Packet dari Game Online, Setelah itu koneksi dari Non Game Online lalu disusul dengan Packet dari Non Game Online.

# MANAGEMENT BANDWIDTH

Setelah selesai me-marking packet game dan browsing selanjutnya kita akan memberikan bandwidth untuk masing-masing Packet. Disini sebagai contoh saya berlangganan speedy dengan kecepatan :

5 Mb = Download

1 Mb = Upload

Nantinya ane bakal bagi Bandwidth Download dan Upload untuk masing masing game dan browsing menjadi sebagai berikut

Download :

Browsing = 4 Mb
Game = 1 Mb

Upload
Browsing = 512k

Game = 512k

Oke langsung aja , pertama kita konfigurasikan PCQ nya terlebih dahulu. PCQ ini digunakan untuk membagi bandwidth menjadi sama rata sesuai dengan Client yang menggunakan.

Konfigurasi PCQ bisa disetting pada menu queue. Tepatnya pada tab queue type. Di tab ini, tambahkan PCQ nya.Yang perlu diperhatikan dalam PCQ adalah sebagai berikut :

• Kind =PCQ
• Classifier Upload = Ceklis Src-Address
• Classifier Download = Ceklist Dst-Address

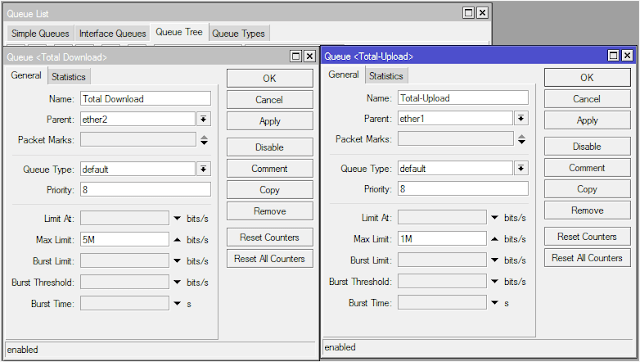

Selanjutnya kita berikan Total Download dan Total Upload bandwidth nya, Parameter yang harus diperhatikan adalah parent dan Max-Limitnya.

Parent Download = Interface yang ke Local

Parent Upload = Interface yang ke Internet

Selanjutnya kita berikan bandwidth untuk Traffic Download terlebih dahulu , isikan seperti dibawah ini. Parameter yang perlu di isi sebagai berikut

Parent = Total Download

Packet Marks Browsing = Packet-Browsing ( Sesuai dengan Packet mark yang tadi dibuat )

Packet Marks Download = Packet-Game ( Sesuai dengan Packet mark yang tadi dibuat )

Queue Type = PCQ-Download

Jika sudah kita berikan Bandwidth untuk Traffic Upload. Lakukan seperti dibawah ini. Untuk Bandwidth sebenarnya ini Optional terserah kalian ingin mengisikan berapa karena yang terpenting adalah dibagian Packet-Marks dan Queue Type nya.

Jika sudah maka hasil akhir Konfigurasinya adalah sebagai berikut. Silahkan diperiksa kembali jika tidak muncul sperti ini maka konfigurasi kalian ada yang salah.

Oke sekian dulu tentang memisahkan Traffic Game Online dan Browsing , untuk pengujiannya silahkan kalian main game ataupun browsing saja,  nanti akan terlihat ketika kalian hanya browsing maka Queue browsing saja yang akan naik sedangkan Queue untuk Game akan tetap diam , begitu pula sebaliknya
